【污水提升裝置】

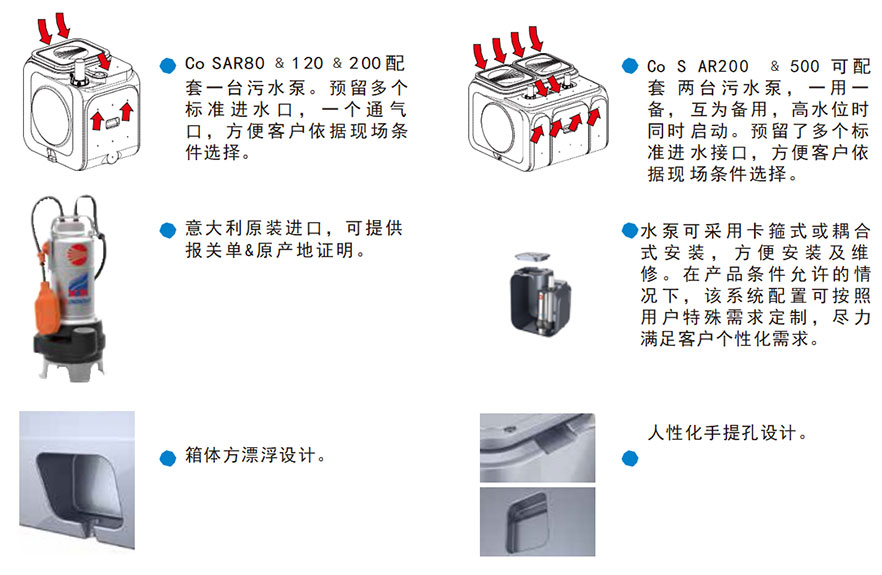

一體化污水提升裝置是高效、 經濟的地下 污水解決方案， 專門用于收集和提升不能 依靠重力自流至市政排污管道的污水， 根 據需要可配套渦流泵和切割泵。Co SAR 系列箱體為PE材質，按型號可分8 0 、 120、200、500四類，其中80、120、 200可配1臺泵，200、500可配2臺泵。

【運行和使用】

Co SAR系列內置潛水泵，將收集的家用生 活污水、雨水及滲漏水排放到排污管道。箱蓋及進出水管處均設置密封，確保了裝置的氣密性。Co SAR系列設置多處進水口，出 水口及通氣管，方便客戶依據現場條件選 擇。Co SAR系列可選切割泵或無阻塞渦流 泵，輸送含有雜質的液體，實現遠距離輸 送，可以采用更小的出水管，降低工程總成 本。

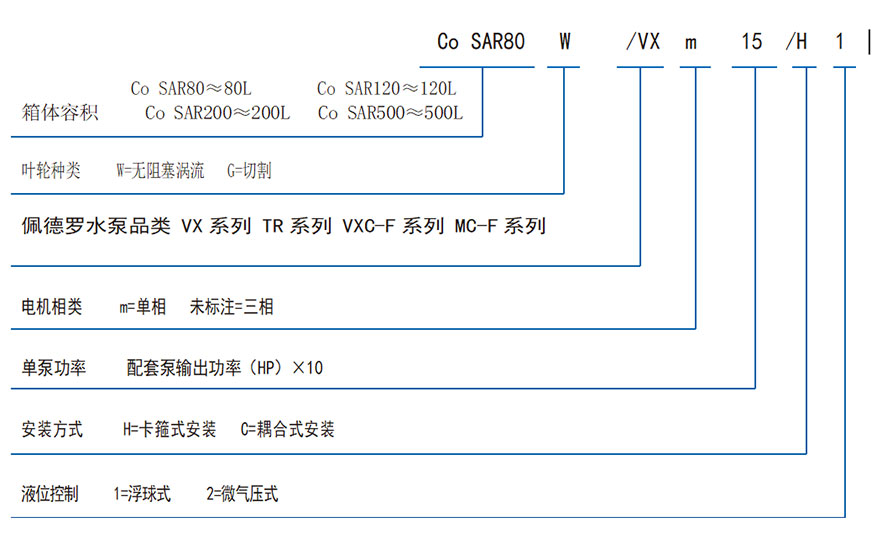

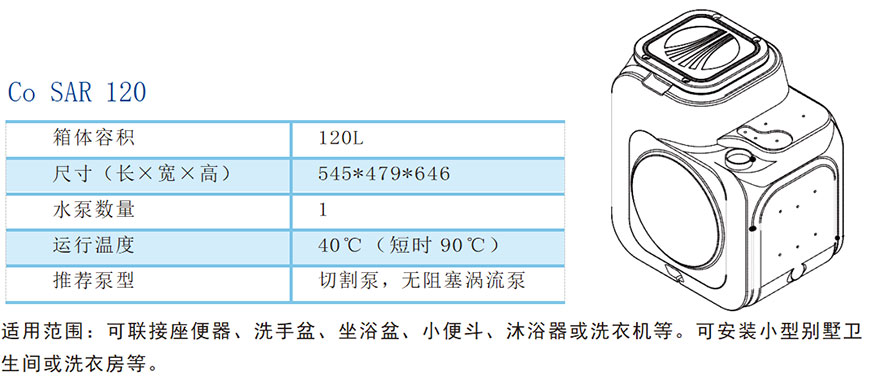

【型號說明】

【技術特點】

【應用范圍】

可用來排放家庭及公共和商業建筑（如辦公樓、

學校、酒店、餐館等）的生活污水。

【產品特點及優勢】

1.水泵卡箍式安裝，安裝維護方便；

2.配無阻塞渦流泵；

3.浮球液位控制或者微氣壓傳感器控制；

4.水泵葉輪、軸、電機殼為304不銹鋼，經久耐用；

5.內置式潛水泵，冷卻效果好，間歇或連續工作模式；

6.配套智能控制器，具有過熱、過載、漏電等水泵保護及故障報警功能。

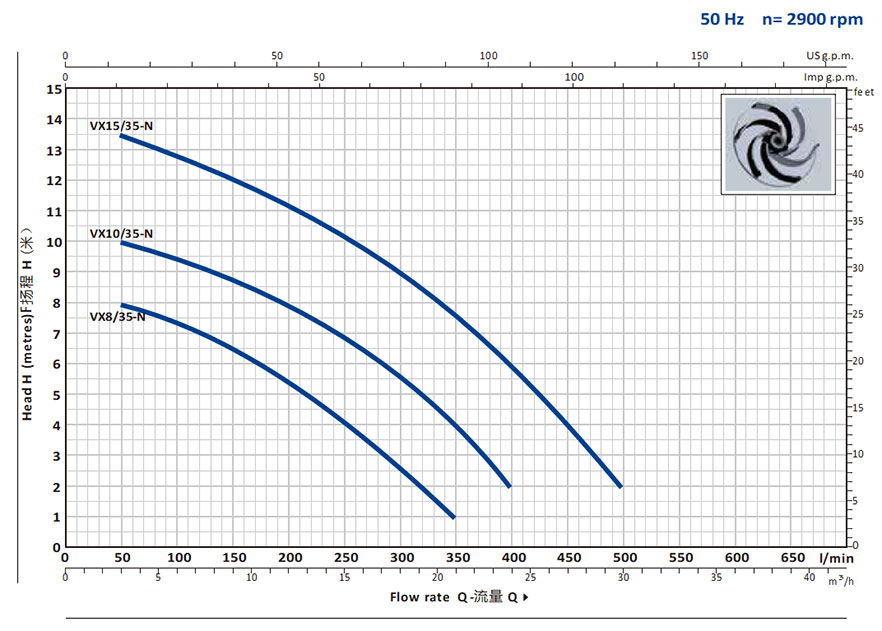

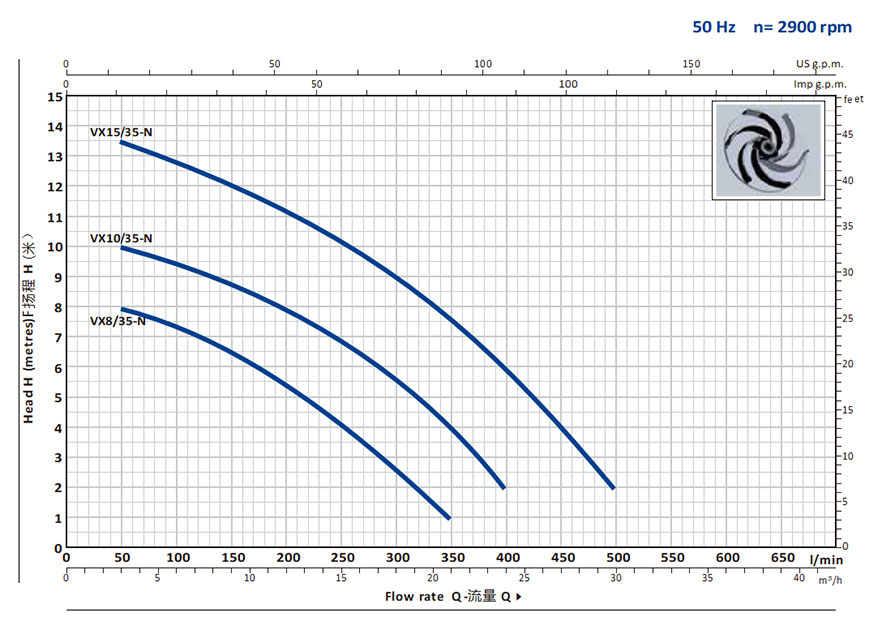

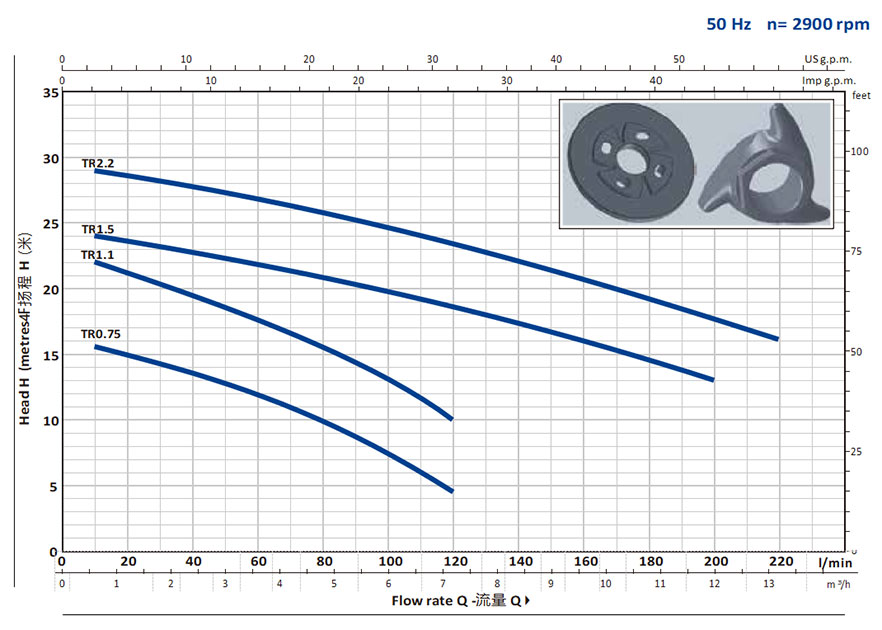

【性能曲線】

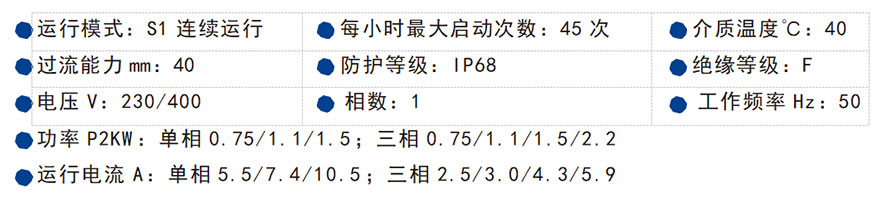

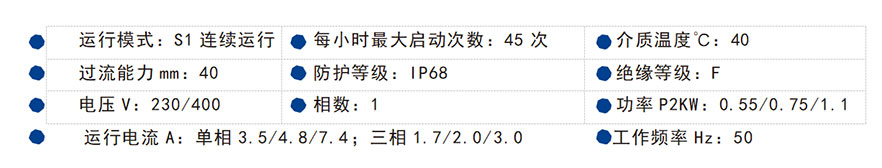

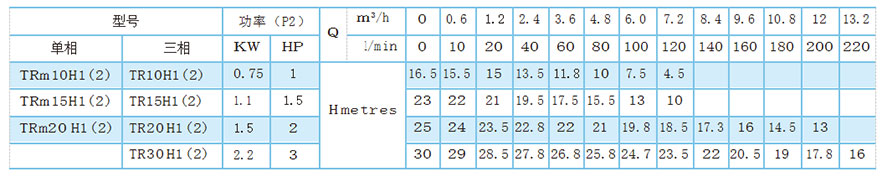

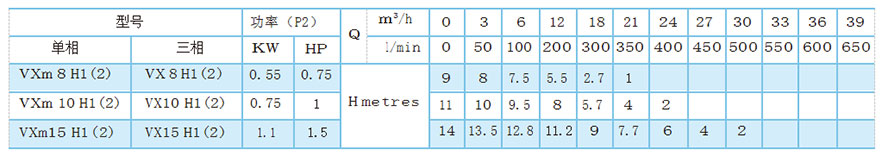

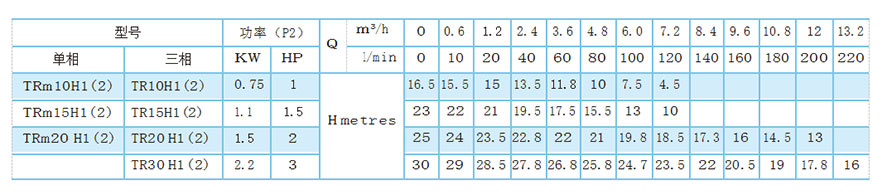

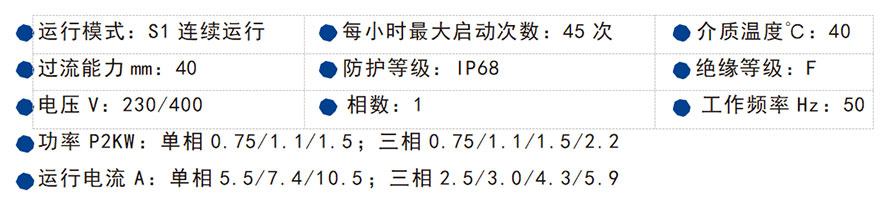

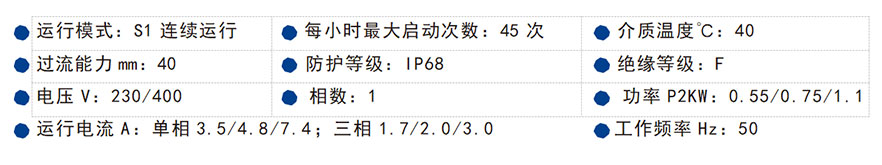

【技術參數】

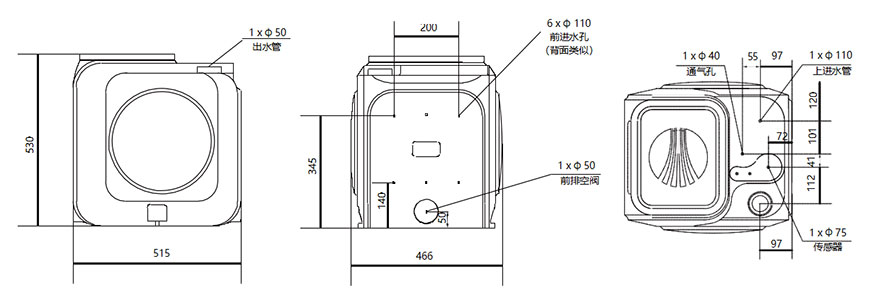

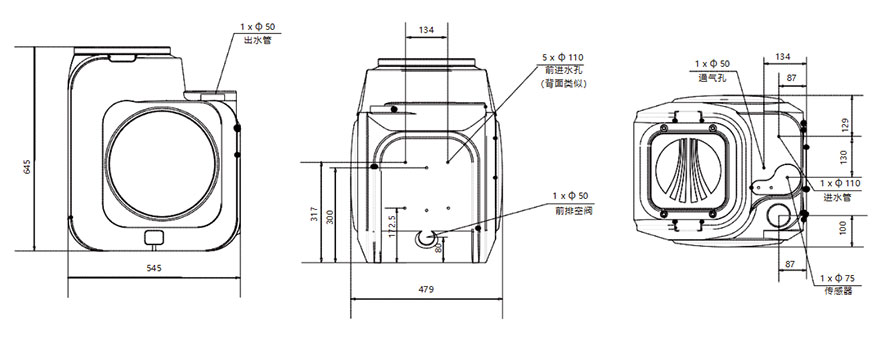

【外形尺寸】

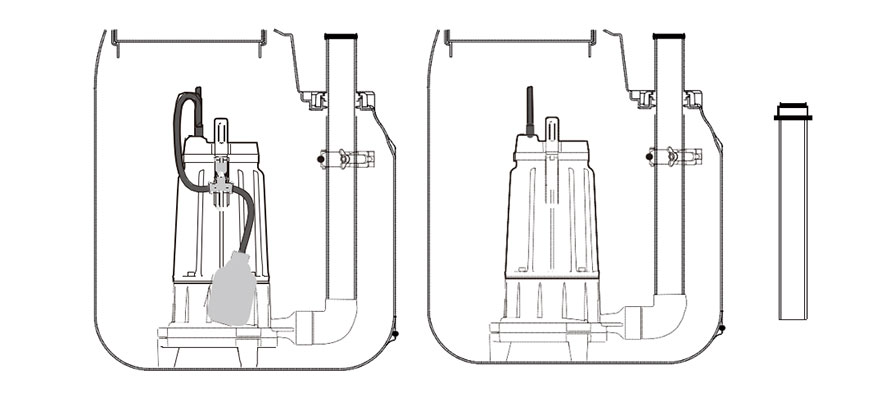

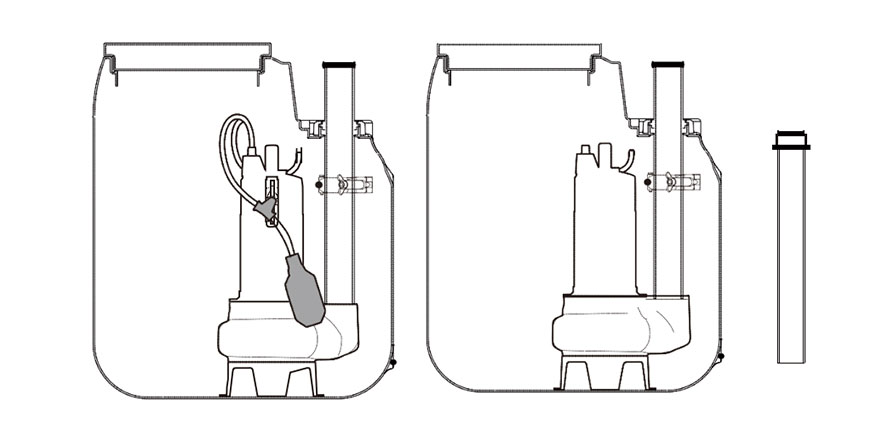

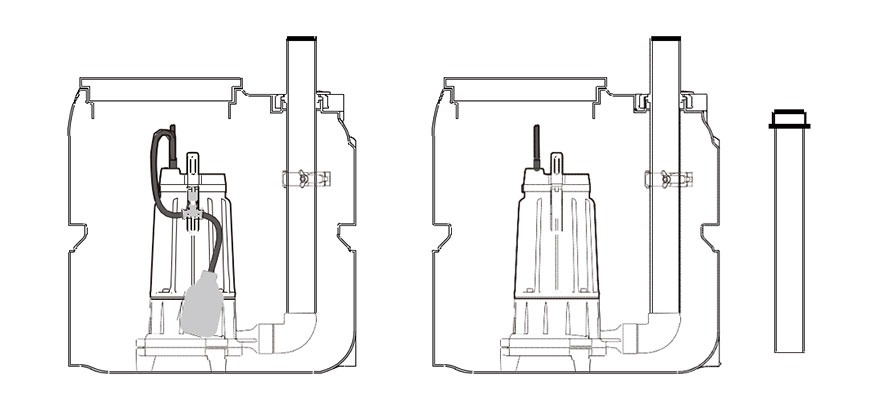

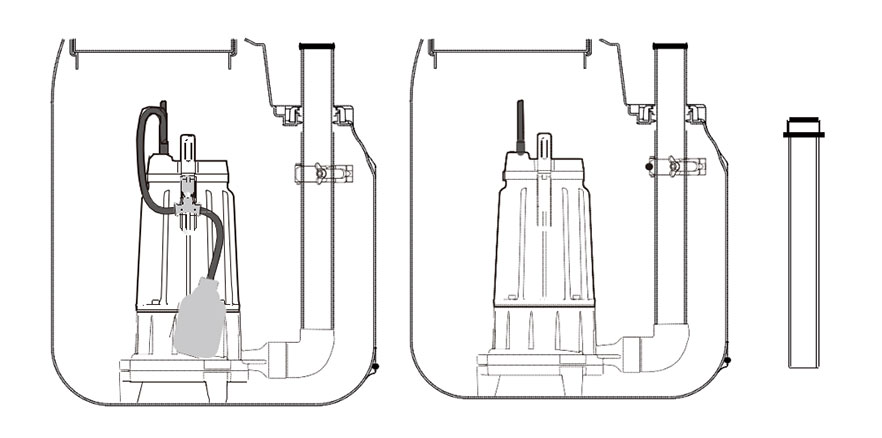

【產品結構】

【應用范圍】

可用來排放家庭及公共和商業建筑（如辦公樓、學校、酒店、餐館等）的生活污水。

【產品特點及優勢】

1.水泵卡箍式安裝，安裝維護方便；

2.配研磨型切割泵；

3.浮球液位控制或者微氣壓傳感器控制；

4.水泵葉輪、軸為不銹鋼，配淬火ISI440C

不銹鋼研磨刀；

5.內置式潛水泵，冷卻效果好，間歇或連續工作模式.；

6.配套智能控制器，具有過熱、過載、漏電等

水泵保護及故障報警功能。

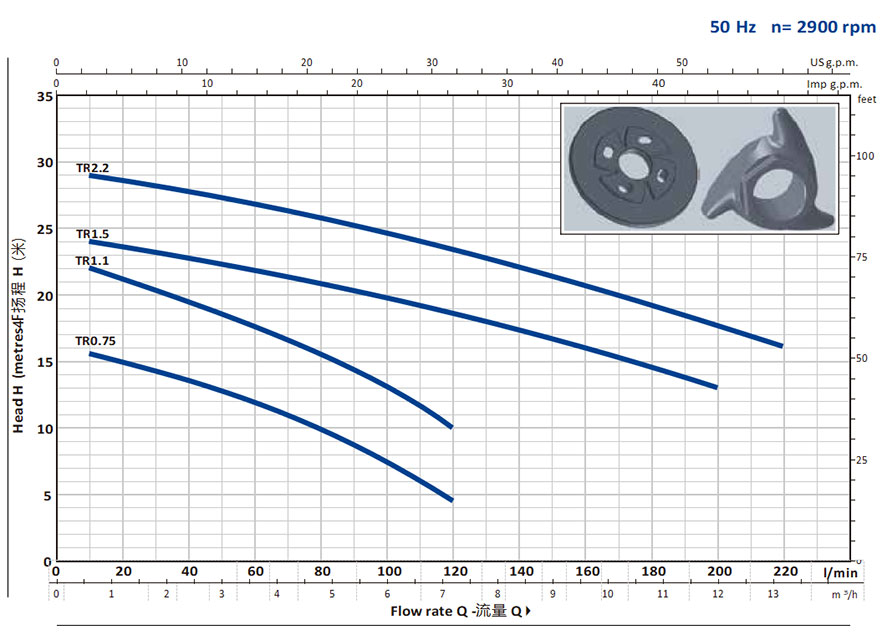

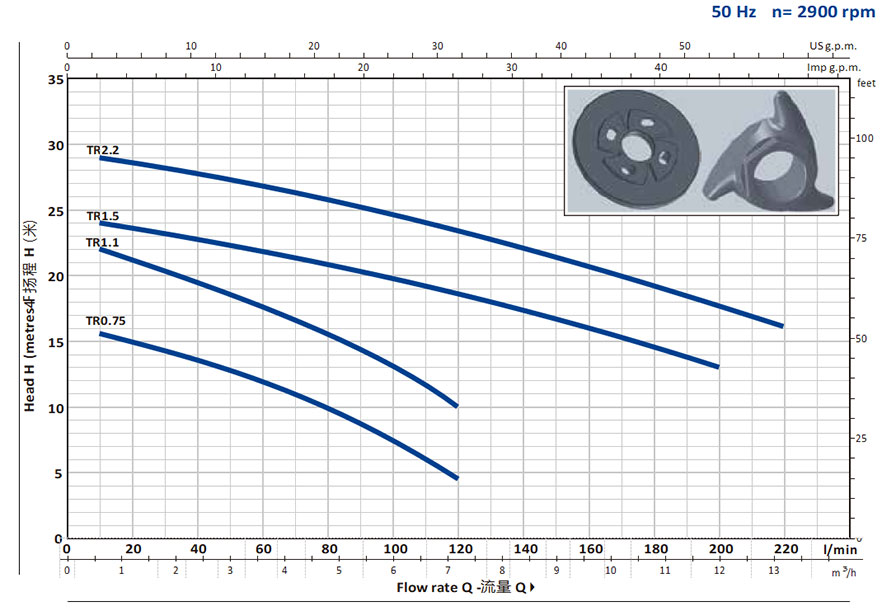

【性能曲線】

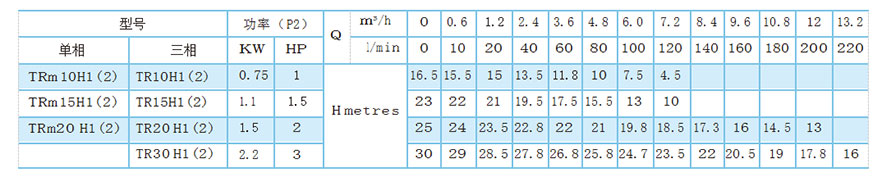

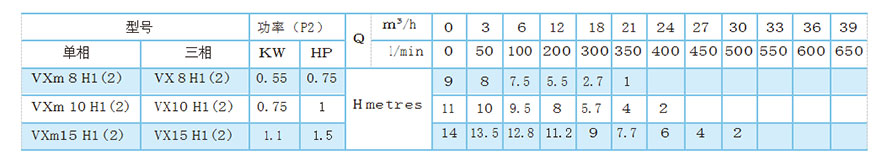

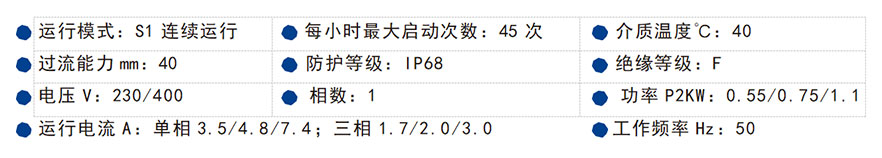

【技術參數】

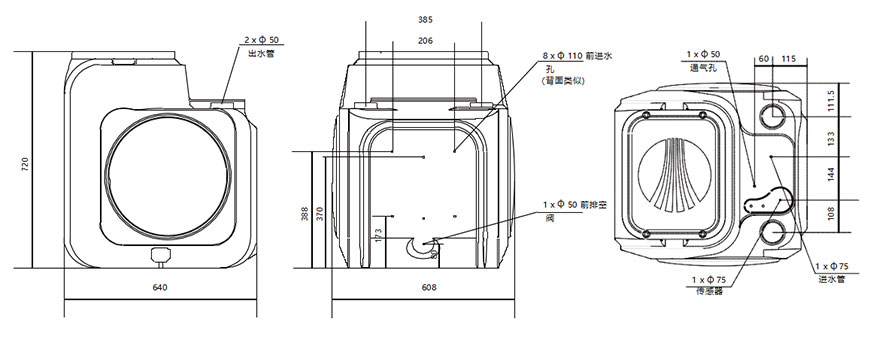

【外形尺寸】

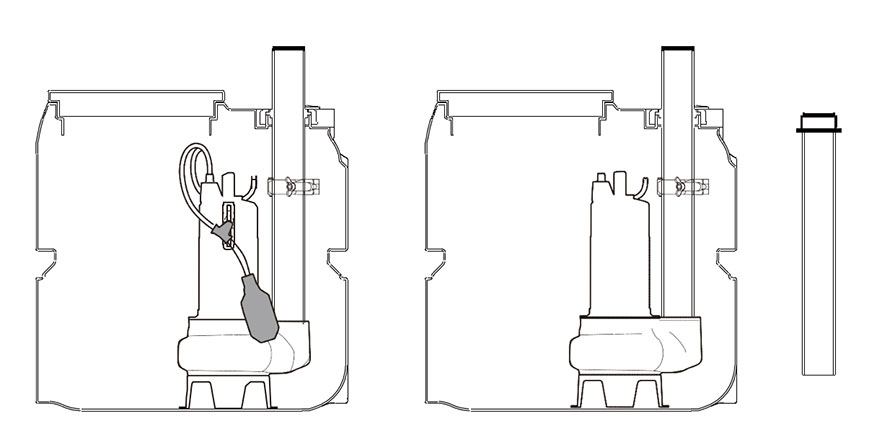

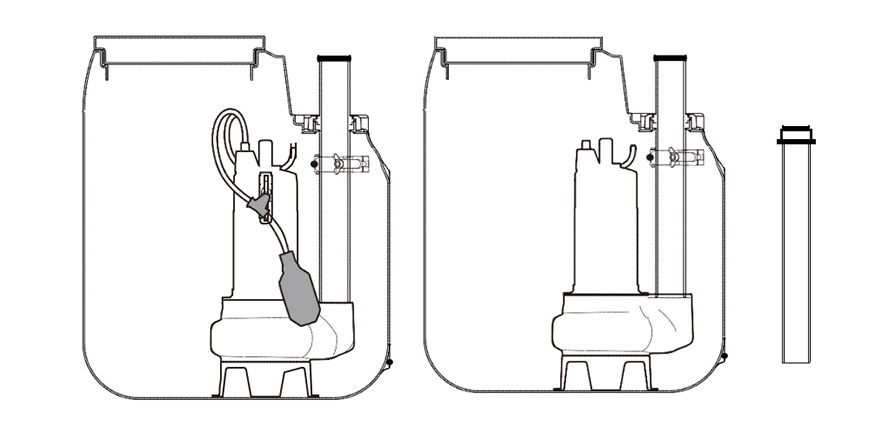

【產品結構】

【應用范圍】

可用來排放家庭及公共和商業建筑（如辦公樓、學校、酒 店、餐館等）的生活污水。

【產品特點及優勢】

1.水泵卡箍式安裝，安裝維護方便；

2.配無阻塞渦流泵；

3.浮球液位控制或者微氣壓傳感器控制；

4.水泵葉輪、軸、電機殼為304不銹鋼， 經久耐用；

5.內置式潛水泵，冷卻效果好，間歇或 連續工作模式；

6.配套智能控制器，具有過熱、過載、 漏電等水泵保護及故障報警功能。

【性能曲線】

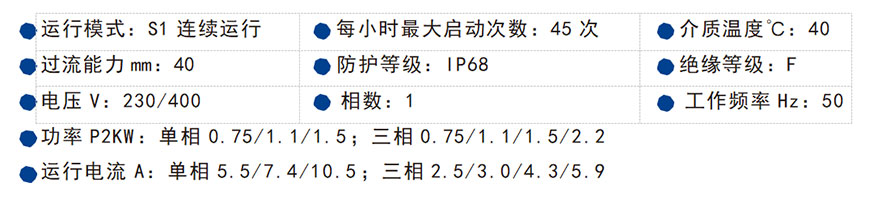

【技術參數】

【外形尺寸】

【產品結構】

【應用范圍】

可用來排放家庭及公共和商業建筑（如辦公樓、 學校、

酒店、餐館等）的生活污水。

【產品特點及優勢】

1.水泵卡箍式安裝，安裝維護方便；

2.配研磨型切割泵；

3.浮球液位控制或者微氣壓傳感器控制；

4.水泵葉輪、軸為不銹鋼，配淬火AISI440C不銹鋼研磨刀；

5.內置式潛水泵，冷卻效果好，間歇或連續工作模式.；

6.配套智能控制器，具有過熱、過載、漏電等水泵保護及故障報警功能。

【性能曲線】

【技術參數】

【外形尺寸】

【產品結構】

【應用范圍】

可用來排放家庭及公共和商業建筑（如辦公樓、學校、酒 店、餐館等）的生活污水。

【產品特點及優勢】

1.水泵卡箍式安裝，安裝維護方便；

2.配無阻塞渦流泵；

3.浮球液位控制或者微氣壓傳感器控制；

4.水泵葉輪、軸、電機殼為304不銹鋼，經久耐用；

5.內置式潛水泵，冷卻效果好，間歇或連續工作模式；

6.配套智能控制器，具有過熱、過載、漏電等水泵保護及故障報警功能。

【性能曲線】

【技術參數】

【外形尺寸】

【產品結構】

【應用范圍】

可用來排放家庭及公共和商業建筑（如辦公樓、學校、酒店、餐館等）的生活污水。

【產品特點及優勢】

1.水泵卡箍式安裝，安裝維護方便；

2.配研磨型切割泵；

3.浮球液位控制或者微氣壓傳感器控制；

4.水泵葉輪、軸為不銹鋼，配淬火AISI440C不銹鋼研磨刀；

5.內置式潛水泵，冷卻效果好，間歇或連續工作模式；

6.配套智能控制器，具有過熱、過載、漏電等 水泵保護及故障報警功能。

【性能曲線】

【技術參數】

【外形尺寸】

【產品結構】

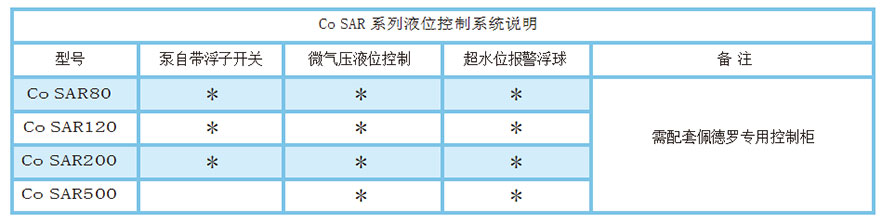

【液位控制系統】

Co SAR系列采用浮子開關或微氣壓傳感器液位控制裝置，且每套設備都配超水位報警浮球。自 帶浮子開關，特殊擺臂式專利設計，擺動靈活，不易折斷，壽命長。微氣壓液位控制， 液位精 確，運行穩定，可調節范圍廣，不容易受各種雜質以及泡沫的影響，特別適合污水應用場合。

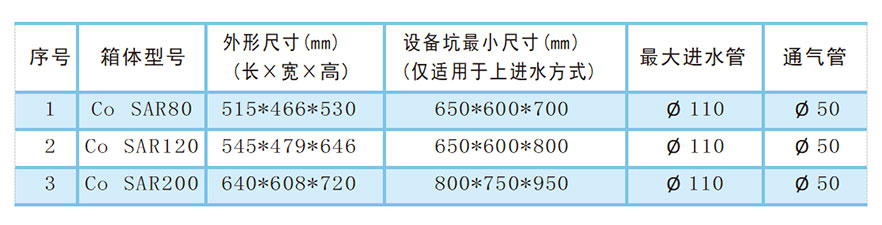

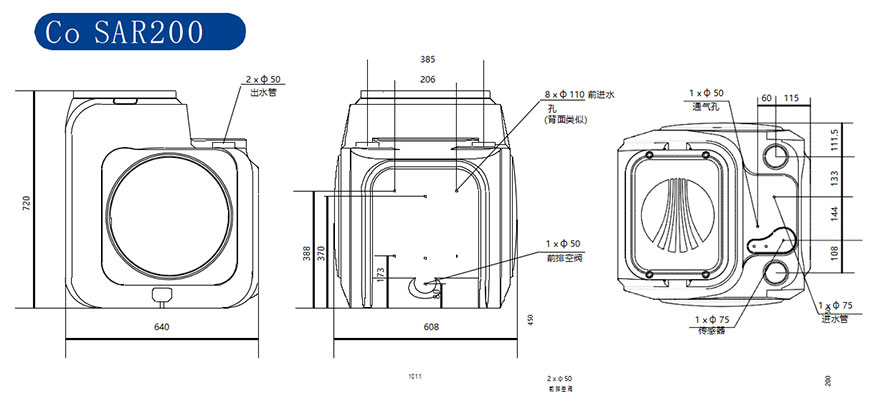

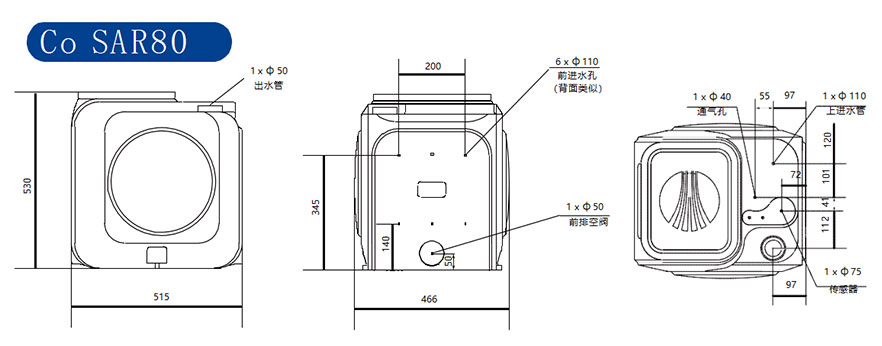

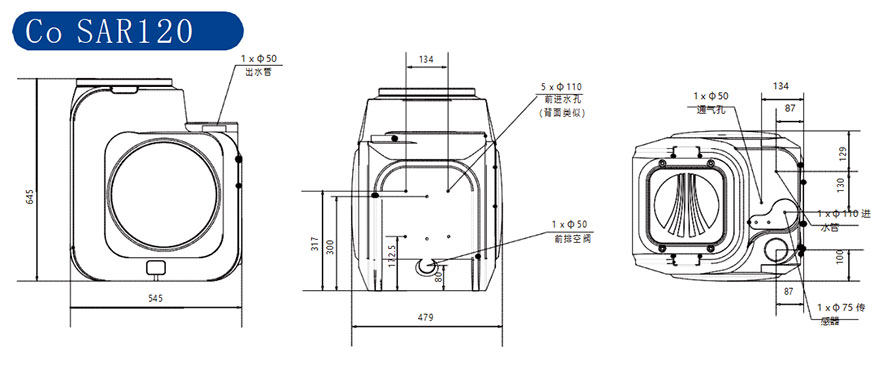

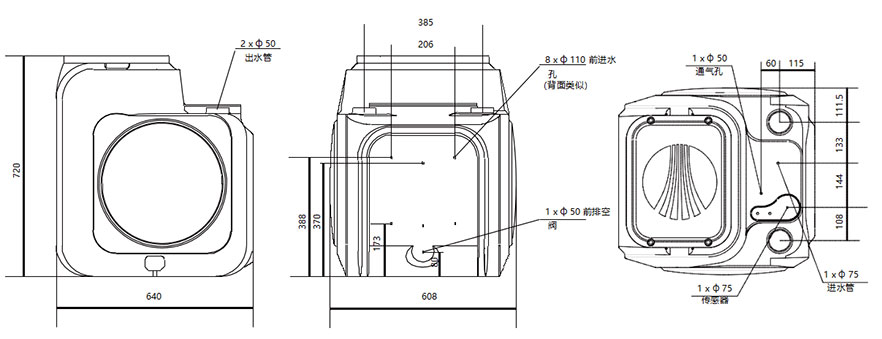

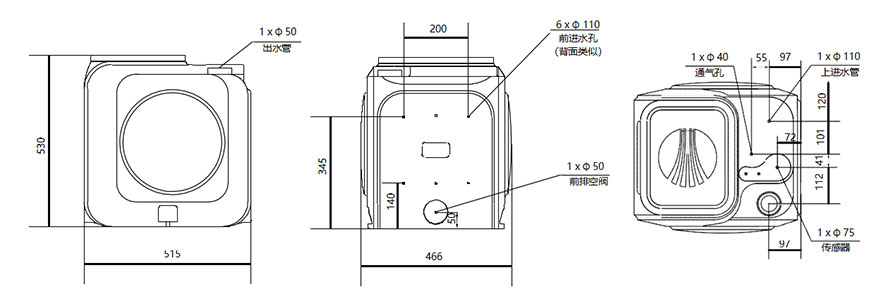

【裝置外形尺寸】

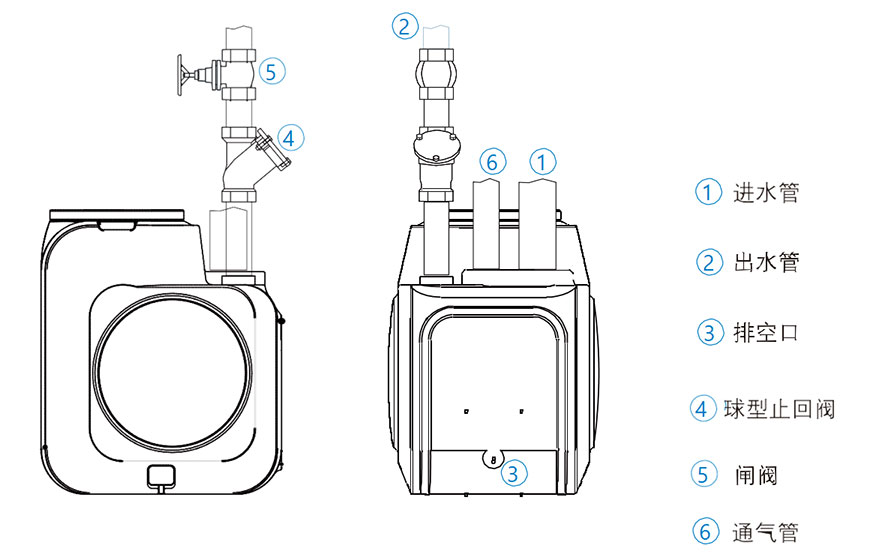

【管路布置】

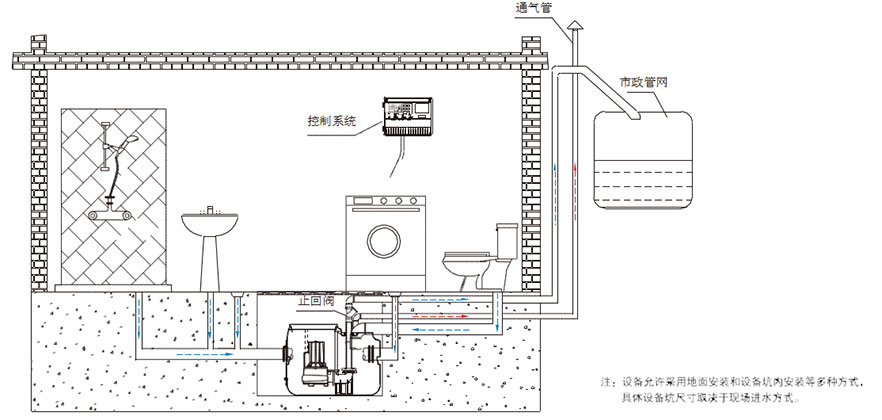

【系統集成圖】

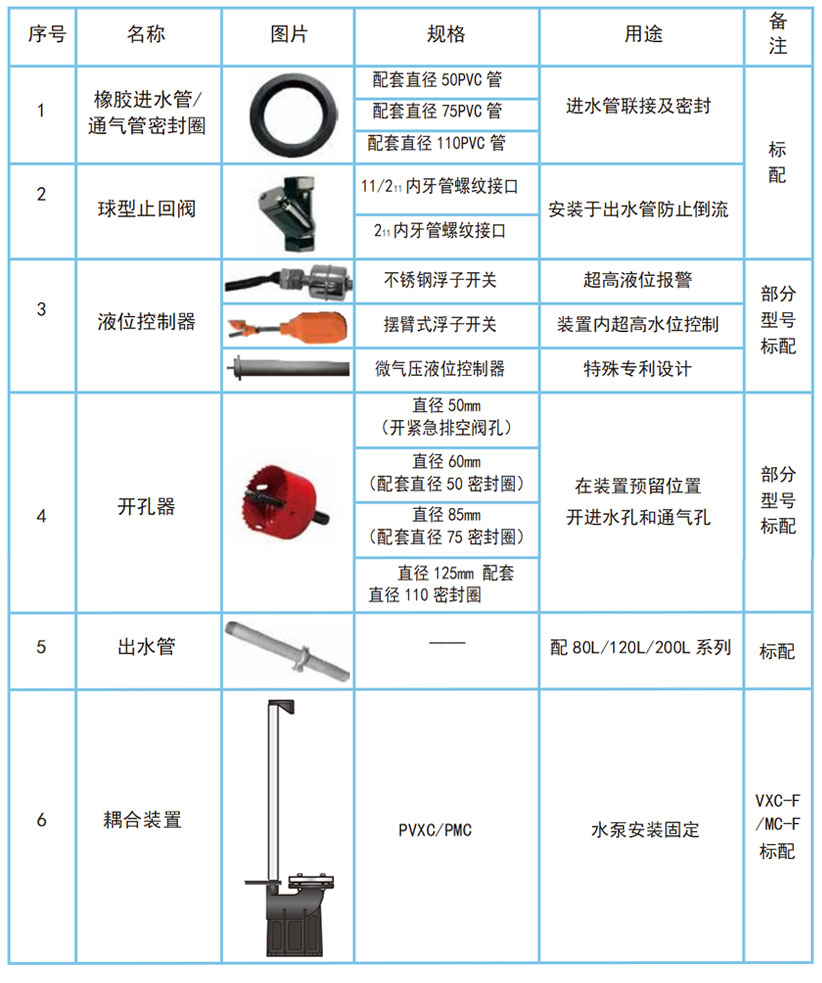

【安裝工具及附件】

【選型指南】

【選型步驟】

步驟一：根據應用場合選擇大致的型號范圍。

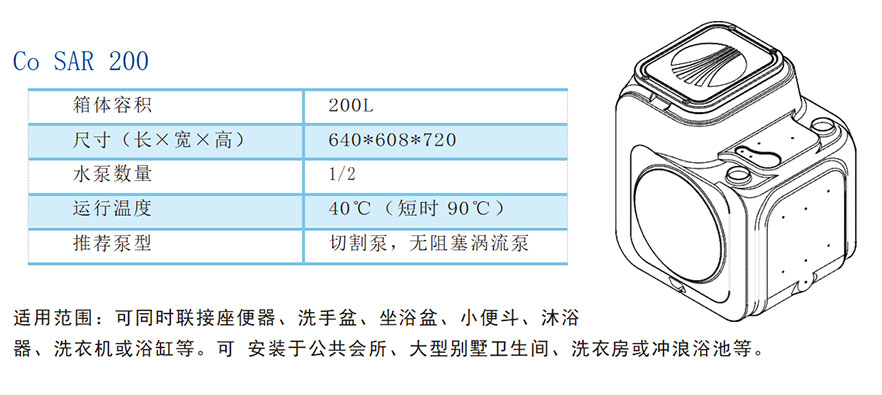

例如：小型別墅地下衛生間宜采用Co SAR 80,120,200系列，配無阻塞渦流泵或切割泵；

大型公共建筑宜采用Co SAR200系列，配無阻塞渦流泵或切割泵。

步驟二：計算設計秒流量和設計揚程。

參考《建筑給排水設計規范》或咨詢佩德羅技術工程師。

步驟三：根據性能曲線和水泵臺數選擇提升裝置。

步驟四：根據水泵性能曲線的編號和水泵的臺數，選擇提升裝置。

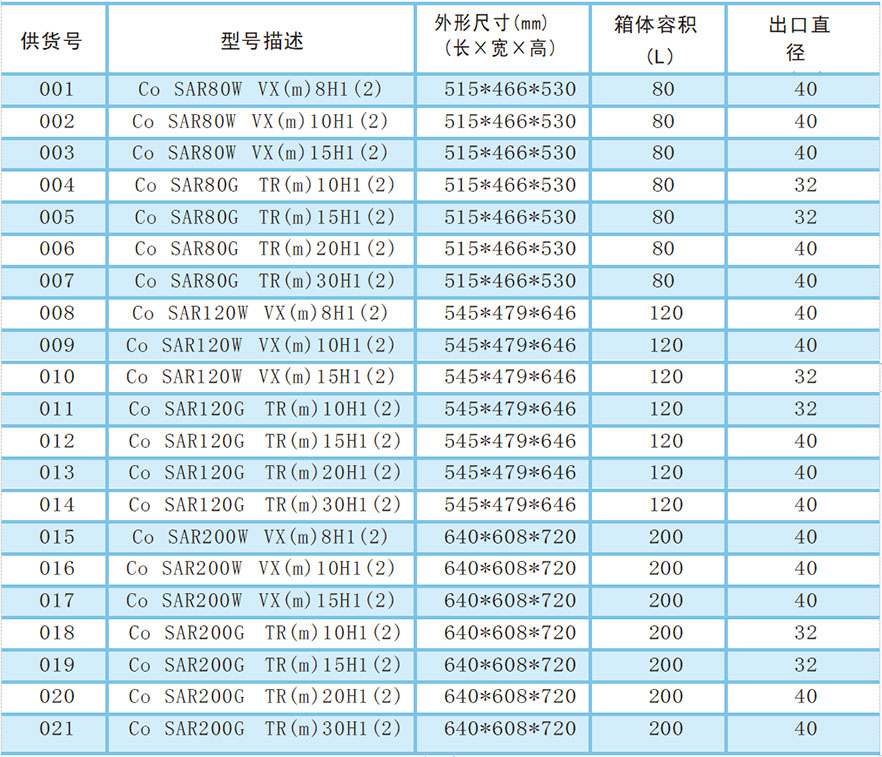

【配置表】

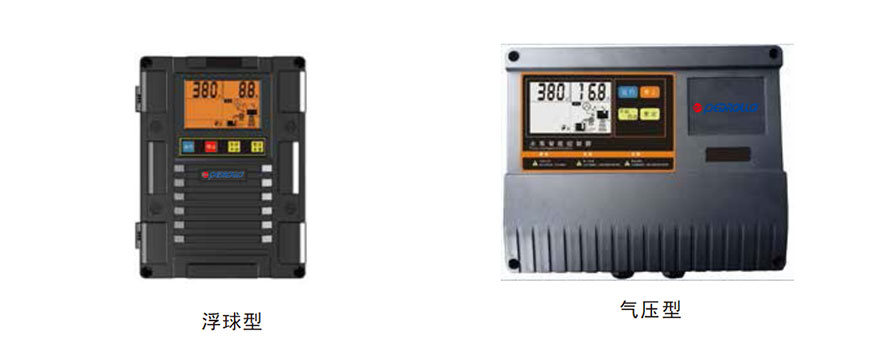

泵智能控制柜

【應用場合】

配套意大利佩德羅全自動污水提升器，適合地下室、隧道等惡劣環境的使用。

【主要特點】

1、液位控制特性：微氣壓傳感器控制或浮球開關控制；

2、顯示特征：高清液晶全中文動態顯示；

3、控制方式：手動/自動控制；

4、手動/自動均具備完整保護功能；

5、快速覆蓋式5次故障記錄查詢；

6、過流保護；

7、短路保護；

8、干轉保護；

9、液晶屏電壓/電流顯示；

10、水泵累計運行時間查詢；

11、堵轉保護；

12、缺相保護；

13、快速斷電來電延時保護；

14、故障聲光報警；

【電氣參數】

額定輸出功率：0.75-4KW

額定工作電壓：220/380V 50Hz

過流動作時間：5秒-5分鐘（反時限特性）

干轉保護恢復時間：30分鐘（手動），自動狀態下1秒后切換至另一臺泵

過流故障恢復時間：30分鐘（手動），自動狀態下1秒后切換至另一臺泵

三相不平衡、欠壓、過壓恢復時間：5分鐘

欠壓動作電壓：標稱電壓80% 欠壓動作時間：＜5秒

缺相動作時間：＜2 堵轉動作時間：＜0.1秒 干轉保護動作時間：6秒

雙泵自動輪換：1：1輪換次數 防護等級：IP54

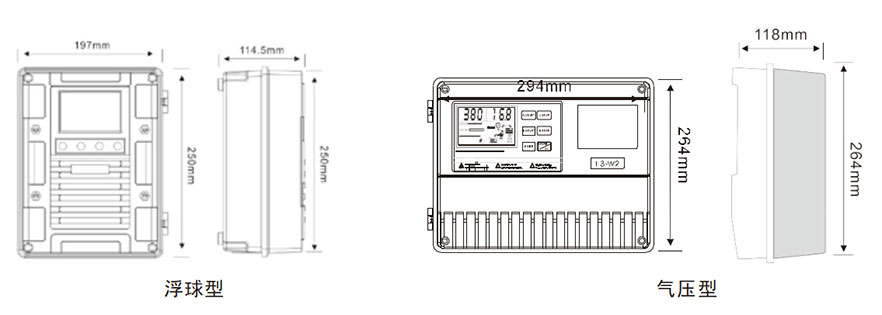

【外形尺寸】
